案例背景：

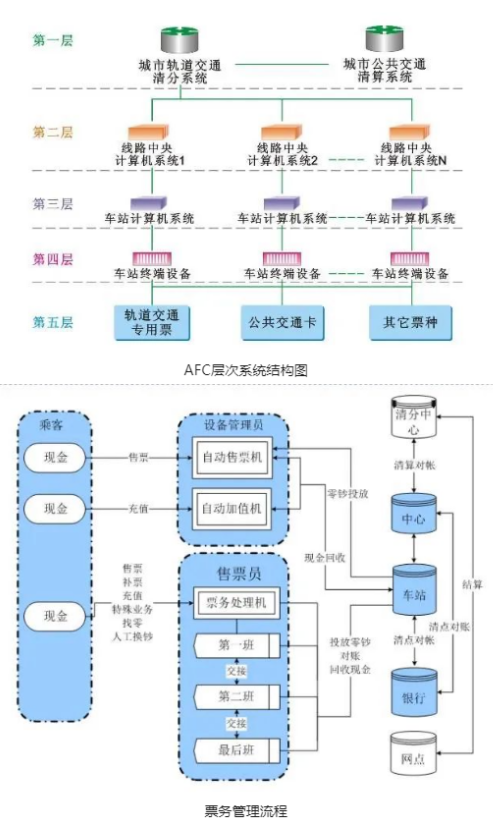

地铁站AFC系统的全称是Automatic Fare Collection System（城市轨道交通自动售检票系统），是基于计算机、通信、网络、自动控制等技术，实现轨道交通售票、检票、计费、收费、统计、清分、管理等全过程的自动化系统。实现中央系统、车站系统和终端设备之间的数据传输和处理。能完成车票制作、售票、检票、票务统计分析等工作，及时、准确地进行客流、票务数据的收集、整理、汇总和分析，实现轨道交通收益方得清分结算以及与关联系统等外部接口之间的清分结算，同时可通过银行或金融机构实现账务划拨。

客户需求：

鉴于检票闸机的实际应用场景，客户提供如下需求：

・  工作温度要满足-20~60℃，无风扇设计；防尘、防腐、抗静电、抗干扰；板贴内存，抗震动抗冲击设计；

・  支持导轨式和桌面式安装，易安装、易维护；

・  稳定可靠性，能保障7 x 24小时不间断稳定运行；具备网络接口、VGA和显示部件接口、声音接口等；

・  支持宽压12~24V，通电开机，网络唤醒；

・  对数据存储的稳定性要求高，采用固态硬盘具备抗冲击能力，满足掉电保护功能；

・  根据其外部连接特点，需具备多扩展接口

解决方案：

卓怡恒通结合上述客户的需求，围绕监控系统、收费系统、信发系统、通讯系统等进行产品的设计和研发。

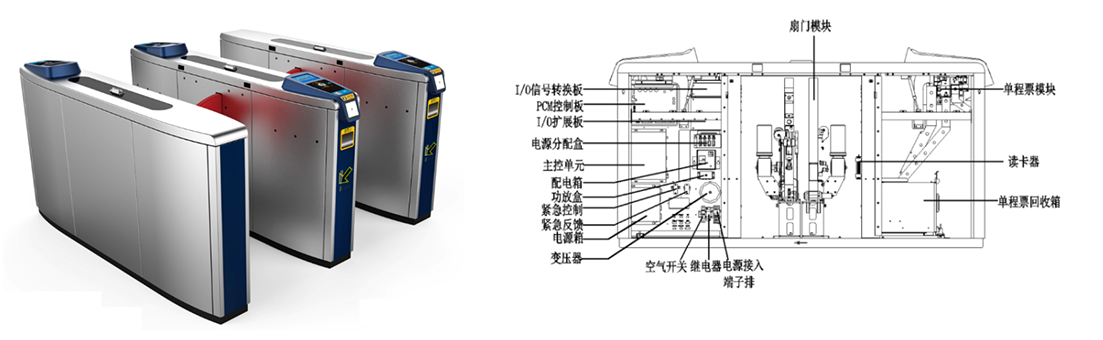

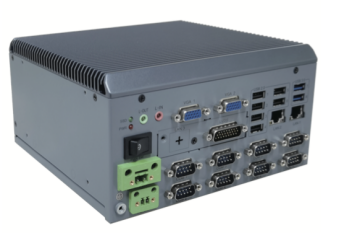

收费系统与信发系统采用E2000Q处理器平台，进行轨道端和收费端的控制与网络信息交互。主要由进站用乘客显示器、出站用乘客显示器、进站用读写器、出站用读写器、车票回收模块、站员操作部、通道显示部、闸门、主控单元、电源模块、人体检测部、外部接口等构成。接口分别包括USB、串口和网口。

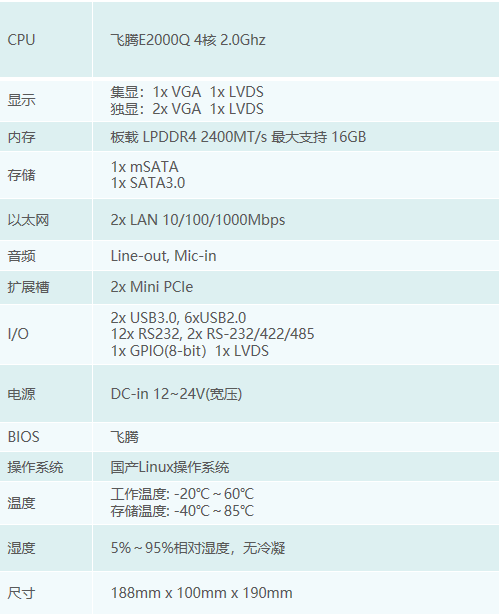

与上级AFC系统通过以太网连接。最大支持四个网络接口、支持双屏和三屏智能分屏高清显示，实现多任务同步分屏，并且显示接口可以灵活选择VGA或者LVDS。最大支持14个串口其中2个可以随意切换RS485或者RS422，轻松适配各种外设，适用于工业环境应用。USB接口最大支持8个充分保证了设备的扩展性并提供高速带宽能力。

为了实现数据存储可靠性采用了电子存储设备，而非硬盘存储，并提供双存储设备的备份功能。内存板贴设计，具备良好的抗冲击能力，适应闸机的振动冲击环境。

实施效果：

随着国产化需求不断提高，卓怡恒通开发的基于飞腾处理器（腾珑）解决方案以优异的性能应用在收费、检票、轨道、终端、信发等领域，可充分满足现阶段行业需求，注重信息的采集、融合、处理、决策和发布，有效提高交通诱导和控制能力，为地铁运营管理提供了统一的网络化管理、自动化监控、总体化调控的管理平台底座。
